○牛久市写真管理基準
平成11年9月30日
訓令第20号
(適用範囲)
第1条 この牛久市写真管理基準は、市が発注する建設工事の工事写真の撮影に適用する。
(工事写真の分類)

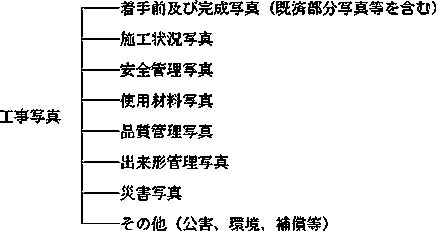

第2条 工事写真は、次のように分類する。
(写真の色彩)
第3条 写真は、原則としてカラーとする。
(写真の大きさ)
第4条 写真の大きさは、原則としてサービスサイズとする。ただし、監督職員が指示する場合は別の大きさとすることができる。
(工事写真帳の大きさ)
第5条 工事写真帳のサイズは原則としてA4版とするものとする。ただし、監督職員が承認した場合はこの限りでない。
(工事写真帳の提出部数)
第6条 工事写真帳の提出部数は次によるものとする。
(1) 工事写真帳は施工段階ごとに整理し、工事完成時に一部提出する。
(2) 監督職員の指示があった場合は、その指示による。
(工事写真の撮影基準)
第7条 工事写真の撮影は、撮影箇所一覧表(別表1・2)に示すものを標準とする。ただし、工事内容により必要に応じて増減するものとする。
(1) 特殊な場合で監督職員が指示するものについては、指示した項目を指示した頻度で撮影する。
(2) 写真撮影にあたっては、原則として次の項目を記載した小黒板等を被写体とともに写しこむ。なお、小黒板の判読が困難となる場合は、工事写真帳内に必要事項を記入し、写真に添付して整理する。
ア 工事名
イ 工種等
ウ 測点(位置)
エ 設計寸法
オ 実測寸法
カ 略図
(3) 不可視となる出来形部分については、出来形寸法が確認できるよう、特に注意して撮影しなければならない。
(工事写真の整理方法)
第8条 工事写真の整理方法は次によるものとする。
(1) 工事写真帳の整理については、工事全体の流れがわかるものを作成し、工種ごとに工事過程(着手前、施工状況、出来形管理、完成等)が容易に把握できるようにする。
(2) 施工状況、安全管理、使用材料、品質管理、出来形管理写真等はそれぞれ分類して整理する。
(3) 同じ工程が繰返すものについては、代表的な1サイクルの写真を工事写真帳に整理し、その他は必要に応じネガで管理する。この場合において、ネガは、密着写真とともにネガアルバムに整理する。
(4) 撮影箇所がわかりにくい場合には、写真と同時に見取図等を工事写真帳内に添付する。
附則
(施行期日)
この訓令は、平成11年10月1日から施行する。
別表1(第7条関係)
土木工事全般
撮影箇所一覧表
区分 | 工種 | 撮影項目 | 撮影時期 | 撮影頻度 | 摘要 | ||
着手前及び完成写真 | 着手前 | 全景又は代表部分写真 | 着手前 | 着手前1回 | |||
完成 | 全景又は代表部分写真 | 完成後 | 施工完了後1回 | ||||
施行状況写真 | 工事施工中 | 全景又は代表部分の工事進捗状況 | 月末 | 月1回 | |||
施工中の写真(工種、種別ごと) | 施工中 | 工種、種別ごとに1回 | |||||
仮設(指定仮設) | 使用材料、仮設状況、形状寸法 | 施工前後 | 1施工箇所に1回 | ||||
図面との不一致 | 図面と現地との不一致の写真 | 発生時 | 必要に応じて | ||||
安全管理写真 | 安全管理 | 各種標識類の設置状況 | 設置後 | 各種類ごとに1回 | |||
各種保安施設の設置状況 | 設置後 | 各種類ごとに1回 | |||||
監視員交通整理状況 | 作業中 | 各1回 | |||||
安全訓練等の実施状況 | 実施中 | 実施ごとに1回 | |||||
使用材料写真 | 使用材料 | 形状寸法 | 検収時 | 各品目ごとに1回 | |||
検査実施状況 | 検収時 | 各品目ごとに1回 | |||||
品質管理写真 | セメント・コンクリート | スランプ試験 | 試験実施中 | コンクリートの種類ごとに1回 | |||
圧縮強度試験 | |||||||
塩化物含有量試験 | |||||||
空気量測定 | |||||||
骨材粒度試験 | 試験実施中 | 工期中1回(現場練りのみ) | |||||
ガス圧接 | 外観試験 | 試験実施中 | 試験ごとに1回 | ||||
引張試験 | |||||||
超音波探傷検査 | 検査実施中 | 試験ごとに1回 | |||||
既製杭工 | 浸透探傷試験 | 試験実施中 | 試験ごとに1回 | ||||
放射線透過試験 | |||||||
超音波探傷試験 | |||||||
下層路盤 | 締固め密度の測定 | 試験実施中 | 各種路盤ごとに1回 | ||||
プルフローリング測定 | 試験実施中 | 路盤ごとに1回 | |||||
平板載荷試験 ふるい分け試験 | 試験実施中 | 各種路盤ごとに1回 | |||||
粒度調整路盤 | 締固め密度の測定 | 試験実施中 | 各種路盤ごとに1回 | ||||
プルフローリング測定 | 試験実施中 | 路盤ごとに1回 | |||||
平板載荷試験 | 試験実施中 | 各種路盤ごとに1回 | |||||
ふるい分け試験 | |||||||
アスファルト安定処理路盤 | 配合試験 | 試験実施中 | 合材の種類ごとに1回 | ||||
混合物のAs量抽出粒度分析試験 | |||||||
温度測定 | |||||||
ホットピンの骨材の合成粒配合試験 | |||||||
セメント安定処理路盤(施工) | 配合試験 | 試験実施中 | 各種路盤ごと、配合 | ||||
混合物の粒度試験 | |||||||
締固め密度測定 | 試験実施中 | 各路盤ごとに1回 | |||||
含水比試験 | |||||||
セメント安定処理路盤(施工) | セメント量試験 | 試験実施中 | 各種路盤ごとに1回 | ||||
アスファルト舗装(プラント) | 配合試験 | 試験実施中 | 合材の種類ごとに1回 | ||||
混合物のAs量抽出粒度分析試験 | |||||||
温度測定 | |||||||
ホットピンの骨材の合成粒配合試験 | |||||||
アスファルト舗装(舗設現場) | 温度測定 | 試験実施中 | 合材の種類ごとに1回 | ||||
密度測定 | |||||||
抜取りコアーAs量抽出粒度分析試験 | |||||||
すべり抵抗試験 | |||||||
転圧コンクリート(施工) | コンシステンシーVC試験 | 試験実施中 | コンクリートの種類ごとに1回 | ||||
マーシャル突き固め試験 | |||||||
ランマー突き固め試験 | |||||||
曲げ強度試験 | |||||||
コンクリート温度測定 | 温度測定時 | コンクリートの種類ごとに1回 | |||||
締固め密度試験 | 試験実施中 | コンクリートの種類ごとに1回 | |||||
コア供試体の密度測定 | |||||||
細骨材表面水率 | |||||||
グースAs舗装(プラント) | 貫入試験 | 試験実施中 | 合材の種類ごとに1回 | ||||
リュエル流動性試験 | |||||||
路床安定処理工 | 配合試験 | 試験実施中 | 路床ごとに1回 | ||||
表層安定処理工 | 含水比試験 | 試験実施中 | 材質ごとに1回 | ||||
改良材の量と混合程度 | |||||||
現場密度or飽和度 | |||||||
粉砕度 | |||||||
混合土の一軸圧縮・変状土CBR試験 | |||||||
プルフローリング | 試験実施中 | 工種ごとに1回 | |||||
平板載荷or現場CBR | 試験実施中 | 材質ごとに1回 | |||||
コーン貫入試験 | |||||||
固結工 | 配合試験 | 試験実施中 | 材質ごとに1回 | ||||
土の軸圧縮試験 | |||||||
アンカー工 | 適性試験 | 試験実施中 | 適宜 | ||||
確認試験 | |||||||
補強土壁工 | 土の突固め試験 | 試験実施中 | 土質ごとに1回 | ||||
現場密度の測定又は飽和度の測定 | |||||||
抑止アンカー工 | モルタルの圧縮強度試験 | 試験実施中 | 配合ごとに1回 | ||||
モルタルのフロー値試験 | |||||||
ロックボルトの引張り試験 | |||||||
吹付工(施工) | 塩化物量測定 | 試験実施中 | 配合ごとに1回 | ||||
圧縮強度試験 | |||||||
スランプ試験 | |||||||
現場吹付法枠工 | 配合試験 | 試験実施中 | 配合ごとに1回 | ||||
圧縮強度試験 | |||||||
現場吹付法枠工 | フレッシュコンクリート塩化物量測定 | 試験実施中 | 配合ごとに1回 | ||||
細骨材の表面水率試験 | |||||||
河川土工(材料) | 土の突固め試験 | 試験実施中 | 土質ごとに1回 | ||||
土の粒度試験 | |||||||
土粒子の密度試験 | |||||||
土の含水比試験 | |||||||
土の液性限界・塑性限界試験 | |||||||
土の一軸圧縮試験 | |||||||
土の三軸圧縮試験 | |||||||
土の圧密度試験 | |||||||
土のせん断試験 | |||||||
土の透水試験 | |||||||
河川土工(施工) | 現場密度の測定又は飽和度の測定 | 試験実施中 | 土質ごとに1回 | ||||
土の含水量試験 | |||||||
コーン指数の測定 | |||||||
道路土工(材料) | 土の突固め試験 | 試験実施中 | 土質ごとに1回 | ||||
CBR試験 | |||||||
土の粒度試験 | |||||||
土粒子の密度試験 | |||||||
土の含水比試験 | |||||||
土の液性限界・塑性限界試験 | |||||||
土の一軸圧縮試験 | |||||||
土の三軸圧縮試験 | |||||||
土の圧密度試験 | |||||||
土のせん断試験 | |||||||
土の透水試験 | |||||||
道路土木(施行) | 現場密度の測定又は飽和度の測定 | 試験実施中 | 土質ごとに1回 | ||||
プルフローリング | 試験実施中 | 工種ごとに1回 | |||||
現場CBR試験 | 試験実施中 | 土質ごとに1回 | |||||
平板載荷試験 | |||||||
土の含水量試験 | |||||||
コーン指数の測定 | |||||||
捨石工 | 岩石の見掛比重 | 試験実施中 | 産地又は岩質ごとに1回 | ||||
岩石の吸水率 | |||||||
岩石の圧縮強さ | |||||||
岩石の形状 | |||||||
路上再生路盤工(材料) | 含水量 | 試験実施中 | 材料ごとに1回 | ||||
粒度 | |||||||
液性限界 | |||||||
塑性限界 | |||||||
路上再生路盤工(施工) | CBR試験 | 試験実施中 | 材料ごとに1回 | ||||
配合試験 | |||||||
アスファルト乳剤及びセメント量 | |||||||
密度 | |||||||
含水量 | |||||||
旧アスファルト針入度 | |||||||
路上表層再生工(施工) | 密度 | 試験実施中 | 材料ごとに1回 | ||||
再生用添加剤 | |||||||
粒度 | |||||||
再生アスファルト量 | |||||||
出来形管理写真 | 基礎工関係 | 基礎材・均しコンクリート | 幅・厚さ | 施工後 | 40m又は1施工箇所に1回 | ||
矢板工 | 変位、打込長 | 打込後 | 40m又は1施工箇所に1回 | ||||
数量 | 打込後 | 全数量 | |||||
笠コンクリート工 法留基礎工 | 幅・高さ | 型枠取り外し後 | 40m又は1施工箇所に1回 | ||||
既製杭工 | 位置、間隔、打込長 | 打込後 | 1施工箇所に1回 | ||||
数量 | 打込後 | 全数量 | |||||
場所打杭工 | 偏心量 | 打込後 | 1施工箇所に1回 | ||||
数量 | 打込後 | 全数量 | |||||
根入長さ | 施工中 | 1施工箇所に1回 | |||||
深礎工 | 位置、径・数量 | 施工後 | 全数量 | ||||
長さ、配筋 | 掘削後 | 全数量 | |||||
ライナープレート設置状況 | 掘削後 | 必要に応じて | |||||
土質 | 掘削中 | 土質の変わるごとに1回 | |||||
オープンケーソン基礎工 ニューマチックケーソン基礎工 鋼管井筒基礎工 | 沓 | 据付後 | 1基ごとに1回 | ||||
幅(径)、高さ、厚さ、長さ、配筋、偏心量 | 設置後及び型枠取外し後 | 1ロットごとに1回 | |||||
載荷状況 | 載荷時 | 1基に1回 | |||||
封鎖コンクリート打設状況 | 施工時 | 1基に1回 | |||||
中埋状況 | |||||||
石・ブロック積張工関係 | コンクリートブロック積工 コンクリートブロック張工 緑化ブロック工(護岸は除く) 石積(張)工 | 胴込裏込厚 | 施工中 | 100m又は1施工箇所に1回 | |||
法長又は高さ | 施工後 | 100m又は1施工箇所に1回 | |||||
舗装工関係 | 橋面防水工 | 塗布又は設置状況 | 施工中 | 1施工箇所に1回 | |||
粒度調整路盤工 | 敷均し厚、転圧状況 | 施工中 | 各層ごと500mに1回 | ||||
整正状況 | 整正後 | 各層ごと500mに1回 | |||||
厚さ | 整正後 | 各層ごと200mに1回 | |||||
幅 | 整正後 | 各層ごと40mに1回 | |||||
加熱アスファルト安定処理路盤工 セメント安定処理路盤工 | 敷均し厚、転圧状況 | 施工中 | 各層ごと500mに1回 | ||||
整正状況 | 整正後 | 各層ごと500mに1回 | |||||
厚さ | 整正後 | 1000m2に1回 | |||||
幅 | 整正後 | 各層ごと40mに1回 | |||||
基層工 表装工 | 整正状況 | 整正後 | 200mに1回 | ||||
タックコートプライムコート | 散布時 | 各層ごとに1回 | |||||
抜取りコア厚さ | 抜取り後 | 全数量 | |||||
平坦性 | 実施中 | 1工事1回 | |||||
コンクリート舗装版工 | 路盤紙重ね寸法 | 布設後 | 40mに1回 | ||||
スリップバータイバー寸法位置 | 据付後 | 40mに1回 | |||||
鉄鋼寸法位置 | |||||||
抜取りコア厚さ | 抜取り後 | 全数量 | |||||
平坦性 | 実施中 | 1工事1回 | |||||
転圧コンクリート版工 | 抜取りコア厚さ | 抜取り後 | 全数量 | ||||
平坦性 | 実施中 | 1工事1回 | |||||
上層路盤工 | 敷均し厚、転圧状況 | 施工中 | 各層ごと500mに1回 | ||||
整正状況 | 整正後 | 各層ごと500mに1回 | |||||
厚さ | 整正後 | 各層ごと200mに1回 | |||||
幅 | 整正後 | 各層ごと40mに1回 | |||||
下層路盤工 | 敷均し厚、転圧状況 | 施工中 | 各層ごと500mに1回 | ||||
整正状況 | 整正後 | 各層ごと500mに1回 | |||||
厚さ | 整正後 | 各層ごと200mに1回 | |||||
幅 | 整正後 | 各層ごと40mに1回 | |||||
歩道路盤工 | 敷均し厚、転圧状況 | 施工中 | 各層ごと500mに1回 | ||||
整正状況 | 整正後 | 各層ごと500mに1回 | |||||
厚さ | 整正後 | 各層ごと200mに1回 | |||||
幅 | 整正後 | 各層ごと40mに1回 | |||||
歩道舗装工 | 整正状況 | 整正後 | 200mに1回 | ||||
タックコートプライムコート | 散布時 | 各層ごとに1回 | |||||
抜取りコア厚さ | 抜取り後 | 全数量 | |||||
平坦性 | 実施中 | 1工事1回 | |||||
路肩舗装路盤工 | 敷均し厚、転圧状況 | 施工中 | 各層ごと500mに1回 | ||||
整正状況 | 整正後 | 各層ごと500mに1回 | |||||
厚さ | 整正後 | 各層ごと200mに1回 | |||||
幅 | 整正後 | 各層ごと40mに1回 | |||||
路肩舗装工 | 整正状況 | 整正後 | 200mに1回 | ||||
タックコートプライムコート | 散布時 | 各層ごとに1回 | |||||
抜取りコア厚さ | 抜取り後 | 全数量 | |||||
平坦性 | 実施中 | 1工事1回 | |||||
地盤改良工関係 | 路床安定処理工、表層混合処理工 | 施工厚さ・幅 | 施工後 | 40mに1回 | |||
置換工 | 置換厚さ・幅 | 施工後 | 40m又は1施工箇所に1回 | ||||
表層安定処理工(サンドマット) | 幅・施工厚さ | 施工後 | 40m又は1施工箇所に1回 | ||||
パイルネット工 | 幅・高さ | 施工後 | 40m又は1施工箇所に1回 | ||||
バーチカルドレーン工 | 打込長さ、施工状況 | 打込前後、施工中 | 200m2又は1施工箇所に1回 | ||||
径、間隔、施工位置 | 打込後 | 200m2又は1施工箇所に1回 | |||||
砂の投入量 | 打込前後 | 全数量 | |||||
固結工 | 位置、間隔、深度、杭径 | 打込後 | 1施工箇所に1回 | ||||
仮設鋼矢板鋼etc | 変位、打込長 | 打込後 | 40m又は1施工箇所に1回 | ||||
数量 | 打込後 | 全数量 | |||||
連節ブロック張工 | 胴込裏込厚 | 施工中 | 100m又は1施工箇所に1回 | ||||
法長又は高さ | 施工後 | 100m又は1施工箇所に1回 | |||||
仮設工関係 | 締切盛土 | 天端幅、法長 | 施工後 | 100m又は1施工箇所に1回 | |||
中詰盛土 | 高さ | 施工後 | 100m又は1施工箇所に1回 | ||||
アンカー工 | 削孔深さ | 削孔後 | 1施工箇所に1回 | ||||
配置状況 | 施工後 | 1施工箇所に1回 | |||||
地中連続壁土留工(柱列式) | 連壁長さ、変位 | 施工後 | 40m又は1施工箇所に1回 | ||||
地中連続壁土留工(壁式) | 連壁長さ、変位 | 施工後 | 40m又は1施工箇所に1回 | ||||
擁壁工関係 | 現場打擁壁工 | 裏込厚さ | 施工中 | 100m又は1施工箇所に1回 | |||
幅、高さ、厚さ、法長 | 型枠取外し後 | 100m又は1施工箇所に1回 | |||||
プレキャスト擁壁工 | 据付状況、高さ | 埋戻し前 | 100m又は1施工箇所に1回 | ||||
補強土壁工 | 高さ、下側倒れ | 施工後 | 100m又は1施工箇所に1回 | ||||
井桁ブロック工 | 天端高、法長、裏込厚 | 施工後 | 100m又は1施工箇所に1回 | ||||
法面工関係 | 現場打法枠工現場吹付法枠工 | 高さ、幅、法長 | 施工後 | 100m又は1施工箇所に1回 | |||
プレキャスト法枠工 | 法長 | 施工後 | 100m又は1施工箇所に1回 | ||||
種子吹付工etc | 材料の使用量 | 混合前 | 1工事に1回 | ||||
土羽土の厚さ | 施工中 | 200m又は1施工箇所に1回 | |||||
法長 | 施工後 | 200m又は1施工箇所に1回 | |||||
厚層基材吹付工 吹付工(コンクリート・モルタル) | 清掃状況 | 清掃後 | 200m又は1施工箇所に1回 | ||||
ラス、鉄鋼の重ね合せ寸法 | 吹付前 | 200m又は1施工箇所に1回 | |||||
厚さ(検測孔) | 吹付後 | 200m2又は1施工箇所に1回 | |||||
法長 | 施工後 | 200m又は1施工箇所に1回 | |||||
アンカー工 | 削孔深さ | 削孔後 | 1施工箇所に1回 | ||||
配置状況 | 施工後 | 1施工箇所に1回 | |||||
蛇籠張工 | 法長、径、本数 | 施工後 | 100m又は1施工箇所に1回 | ||||
布団籠工・かごマット工 | 長さ、幅、厚さ、高さ | 施工後 | 100m又は1施工箇所に1回 | ||||
カルバート工・水路工関係 | 現場打カルバート工 | 幅、高さ、厚さ | 型枠取外し後 | 100m又は1施工箇所に1回 | |||
プレキャストボックス工等 プレキャストU型側溝工等 | 高さ、据付状況 | 埋戻し前 | 100m又は1施工箇所に1回 | ||||
管(函)渠型側溝工 | 高さ、据付状況 | 巻立前 | 100m又は1施工箇所に1回 | ||||
集水桝工 | 幅、高さ、厚さ | 型枠取外し後 | 1施工箇所に1回 | ||||
地下排水工(暗渠工) (桶門接続暗渠工) | 高さ、据付状況 | 埋戻し前 | 100m又は1施工箇所に1回 | ||||
山腹U型側溝工 山腹明暗渠工 山腹暗渠工 | 幅、高さ、厚さ | 型枠取外し後 | 100m又は1施工箇所に1回 | ||||
集排水ボーリング工 | せん孔長 | 施工後 | 1施工箇所に1回 | ||||
集水井工 | 幅、高さ、厚さ | 施工後 | 1施工箇所に1回 | ||||
現場打U型水路工 側味噌工 堤脚水路工 | 幅、高さ、厚さ | 型枠取外し後 | 100m又は1施工箇所に1回 | ||||
L型街渠工 LO型街渠工 | 高さ | 施工後 | 100m又は1施工箇所に1回 | ||||
街渠桝工・人孔工 | 幅、高さ、厚さ | 施工後 | 100m又は1施工箇所に1回 | ||||
河川土工関係 | 掘削工(浚渫除く) | 土質等の判別 | 掘削中 | 地質が変わるごとに1回 | |||
幅、高さ、法長 | 掘削後 | 40m又は1施工箇所に1回 | |||||
盛土工(河川土工) | 巻出し厚 | 巻出し時 | 200mに1回 | ||||
締固め状況 | 締固め時 | 転圧機械変わるごとに1回 | |||||
幅、法長 | 施工後 | 200m又は1施工箇所に1回 | |||||
整形仕上げ工 | 仕上げ状況、仕上げ厚さ | 仕上げ時 | 100m又は1施工箇所に1回 | ||||
天端敷砂利工 | 幅、厚さ | 施工後 | 200mに1回 | ||||
道路土工関係 | 掘削工(道路土工) | 土質等の判別 | 掘削中 | 地質が変わるごとに1回 | |||
幅、高さ、法長 | 掘削後 | 40m又は1施工箇所に1回 | |||||
盛土工(路体・路床) | 巻出し厚 | 巻出し時 | 200mに1回 | ||||
締固め状況 | 締固め時 | 転圧機械変わるごとに1回 | |||||
幅、法長 | 施工後 | 200m又は1施工箇所に1回 | |||||
法面整形工 | 仕上げ状況、仕上げ厚さ | 仕上げ時 | 100m又は1施工箇所に1回 | ||||
河川工関係 | 護岸附属物工 | 幅、高さ | 施工後 | 1施工箇所に1回 | |||
覆土工 | 土質等の判別 | 掘削中 | 地質が変わるごとに1回 | ||||
幅、高さ、法長 | 掘削後 | 40m又は1施工箇所に1回 | |||||
巻出し厚 | 巻出し時 | 200mに1回 | |||||
締固め状況 | 締固め時 | 転圧機械変わるごとに1回 | |||||
幅、法長 | 施工後 | 200m又は1施工箇所に1回 | |||||
仕上げ状況、仕上げ厚さ | 仕上げ時 | 100m又は1施工箇所に1回 | |||||
羽口工(じやかご) | 法長(長さ、径) | 施工後 | 100m又は1施工箇所に1回 | ||||
羽口工(ふとんかご等) | 長さ、幅、厚さ、高さ | 施工後 | 100m又は1施工箇所に1回 | ||||
羽口工(連結ブロック張り) | 法長又は高さ | 施工後 | 100m又は1施工箇所に1回 | ||||
根固めブロック工 | 数量 | 製作後 | 全数量 | ||||
ブロックの形状寸法 | 製作後 | 形状寸法変わるごとに1回 | |||||
幅、厚さ、高さ | 施工後 | 40m又は1施工箇所に1回 | |||||
沈床工(そだ沈床等) | 格子寸法、厚さ(割石状況) | 施工後 | 40m又は1施工箇所に1回 | ||||
河川 | 杭弟子水制工 | 径、杭長 | 打込前 | 1施工箇所に1回 | |||
幅、長さ、間隔 | 施工後 | 1施工箇所に1回 | |||||
浚渫 | 浚渫工 | 深さ、幅、出来形確認状況 | 施工後 | 100m又は1施工箇所に1回 | |||
樋門・樋管工関係 | 樋門・樋管工 | 本体各部の幅、厚さ、高さ、長さ | 型枠取外し後 | 1施工箇所に1回 | |||
門扉及び開閉装置の工場製作、塗装 | 鋼橋に準ずる | ||||||
翼壁工、水叩工 | 水路各部の幅、厚さ、高さ、長さ | 型枠取外し後 | 1施工箇所に1回 | ||||
管理橋受台工 | 幅、高さ、長さ | 施工後 | 1施工箇所に1回 | ||||
階段工 | 幅、高さ、長さ | 施工後 | 1施工箇所に1回 | ||||
防護柵工関係 | 路側防護柵工(ガードレール) 路側防護柵工(ガードケーブル) | 幅、高さ、延長 | 施工後 | 1施工箇所に1回 | |||
路側防護柵工(ガードパイプ・立入り防護柵) | |||||||
道路附属物施設工関係 | 縁石工 | ||||||
縁石ブロック据付 | 延長 | 施工後 | 1施工箇所に1回 | ||||
縁石ブロック据付 | 高さ | 施工後 | 施工日に1回 | ||||
踏掛版工 | 基準高さ、長さ、厚さ | 施工後 | 1施工箇所に1回 | ||||
工場製作工(橋梁)関係 | 刃口金物製作工 | 製作状況 | 製作中 | 適宜 | |||
刃口高さ、外周長 | 仮組立時 | 1施工箇所に1回 | |||||
鋼製橋脚製作工 アンカーフレーム製作工 桁製作工 検査路製作鋼製伸縮継手製作工 鋼製耐震連結装置製作工 鋼製排水管製作工 橋梁用防護柵製作工 横断歩道橋製作工 金属支承工 大型ゴム支承工 仮設材製作工 | 原寸状況 | 原寸検査時 | 1橋に1回又は1工事に1回 | ||||
製作状況 | 製作中 | 適宜 | |||||
仮組立寸法 | 仮組立検査中 | 1橋に1回又は1工事に1回 | |||||
工場塗装工 | 材料使用量(塗料缶) | 使用前後 | 全数量 | ||||
ケレン状況(塗替) | 塗装後 | 各層ごと1スパンに1回 | |||||
塗装状況 | 塗装後 | 各層ごと1スパンに1回 | |||||
塗膜厚測定 | 測定時 | 1スパンに1回 | |||||
橋梁下部工関係 | 躯体工 | 幅、厚さ、高さ | 型枠取外し後 | 1基に1回 | |||
RC躯体工(張出式等) RC躯体工(ラーメン式) | 幅、厚さ、高さ | 型枠取外し後 | 1基に1回 | ||||
橋脚フーチング工(T・I型) 橋脚フーチング工(門型) | 幅、高さ、長さ | 施工後 | 1施工箇所に1回 | ||||
橋脚架設工(T・I型) 橋脚架設工(門型) | 天端長、幅、高さ | 施工後 | 1施工箇所に1回 | ||||
橋梁上部工関係 | クレーン架設工等 | 搬入状況 | 搬入時 | 適宜 | |||
架設状況 | 架設中 | 架設工法変わるごとに1回 | |||||
現場塗装工 | 材料使用量(塗料缶) | 使用前後 | 全数量 | ||||
ケレン状況(塗替) | 塗装後 | 各層ごと1スパンに1回 | |||||
塗装状況 | 塗装後 | 各層ごと1スパンに1回 | |||||
塗膜厚測定 | 測定時 | 1スパンに1回 | |||||
床版工 | 幅、厚さ、配筋 | 打設前後 | 1スパンに1回 | ||||
支承工(支承) 支承工(ゴム支承) | 支承取付状況 | 取付後 | 1スパンに1回 | ||||
伸縮装置工(ゴムジョイント) 伸縮装置工(鋼製フィンガー) | 設置状況 | 設置後 | 1スパンに1回 | ||||
地覆工 | 幅、厚さ | 施工後 | 1施工箇所に1回 | ||||
橋梁用防護柵工、橋梁用高欄工 | 高さ、長さ | 施工後 | 1施工箇所に1回 | ||||
歩道橋架設工 | 搬入状況 | 搬入時 | 適宜 | ||||
架設状況 | 架設中 | 架設工法変わるごとに1回 | |||||
コンクリト橋上部工関係 | プレビーム用桁製作工 | 原寸状況 | 原寸検査時 | 1橋に1回又は1工事に1回 | |||
製作状況 | 製作中 | 適宜 | |||||
仮組立寸法 | 仮組立検査中 | 1橋に1回又は1工事に1回 | |||||
ポストテンションT(I)桁製作工 | シース、PC鋼材配置状況 | 打設前 | 桁ごとに1回 | ||||
幅、厚さ、高さ | 型枠取外し後 | 桁ごとに1回 | |||||
中埋及びグラウト状況 | 施工時 | 1スパンに1回 | |||||
プレキャストブロック桁組立工 | 組立状況 | 組立時 | 1スパンに1回 | ||||
プレビーム桁製作工 PCホロースラブ製作工等 PC箱桁製作工等 PC押出し箱桁製作工 | シース、PC鋼材配置状況 | 打設前 | 桁ごとに1回 | ||||
幅、厚さ、高さ | 型枠取外し後 | 桁ごとに1回 | |||||
中埋及びグラウト状況 | 施工時 | 1スパンに1回 | |||||
クレーン架設工等 | 搬入状況 | 搬入時 | 適宜 | ||||
架設状況 | 架設中 | 架設工法変わるごとに1回 | |||||
床版・横組工 | 幅、厚さ、配筋 | 打設前後 | 1スパンに1回 | ||||
支承工(鋼製支承) | 支承取付状況 | 取付後 | 1スパンに1回 | ||||
支承工(ゴム支承) | 支承取付状況 | 取付後 | 1スパンに1回 | ||||
舗装修繕工関係 | 局部打換工 | 抜取りコアー厚さ | 抜取り後 | 全数量 | |||
幅、長さ | 施工後 | 1施工箇所に1回 | |||||
路面切削工 | 幅、延長、厚さ | 施工後 | 1施工箇所に1回 | ||||
路上再生路盤工 | 敷均し厚、転圧状況 | 施工中 | 各層ごと500mに各1回 | ||||
整正状況 | 整正後 | 各層ごと500mに各1回 | |||||
厚さ | 整正後 | 各層ごと200mに各1回 | |||||
路上表層再生工 表層基層打換工 | 整正状況 | 整正後 | 200mに1回 | ||||
タックコート、プライムコート | 散布時 | 各層ごとに1回 | |||||
抜取りコアー厚さ | 抜取り後 | 全数量 | |||||
平坦性 | 実施中 | 1工事1回 | |||||
オーバーレイ工表面処理工 | 幅、延長、厚さ | 施工後 | 1施工箇所に1回 | ||||
構造物補修工 | 伸縮継手補修 | 補修状況(幅、長さ、厚さ) | 補修後 | 1施工箇所に1回 | |||
側溝改造 | 改造状況(厚さ、高さ) | 改造後 | 1施工箇所に1回 | ||||
維持修繕工関係 | アスファルト舗装 | 打換パッチング | 施工前後 | 施工日に1回 | |||
コンクリート舗装 | 目地清掃 | 施工前後 | 3,000m2に1回 | ||||
目地充填 | 施工後 | 3,000m2に1回 | |||||
注入工、削孔状況(位置、間隔) | 削孔後 | 2,000m2に1回 | |||||
注入工、注入圧 | 注入時 | 2,000m2に1回 | |||||
目地亀裂防止材、張付け状況 | 張付け後 | 300mに1回 | |||||
局部打換、各層厚さ | 施工前後 | 各橋ごと100mに1回又は1施工箇所に1回 | |||||
路肩、路側舗装 | 抜取りコアー、厚さ | 抜取り後 | 全数量 | ||||
路肩、路側路盤工 | 厚さ | 施工後 | 100m又は1施工箇所に1回 | ||||
歩道舗装 | 抜取りコアー、厚さ | 抜取り後 | 全数量 | ||||
道路除草 | 施工状況 | 施工前後 | 2kmに1回(1回刈ごと) | ||||
路肩整正 | 施工状況 | 施工前後 | 1kmに1回 | ||||
新設、更新、修理 防護柵類 | 施工状況 | 施工前後 | 1施工箇所に1回(施工前は必要に応じて) | ||||
新設、更新、修理 標識類 | 基礎幅、深さ、施工状況 | 施工前後 | 基礎タイプごと5ケ所に1回(施工前は必要に応じて) | ||||
新設、更新、修理 照明灯 | 基礎幅、深さ、施工状況 | 施工前後 | 基礎タイプごと5ケ所に1回(施工前は必要に応じて) | ||||
視線誘導標 | 施工状況 | 施工後 | 施工日に1回 | ||||
清掃(路面、標識、側溝、集水桝) | 施工状況 | 施工前後 | 施工日に1回 | ||||
区画線路面標示 | 施工状況 | 施工前後 | 施工日に1回 | ||||
材料使用量 | 施工前後 | 全数量 | |||||
街路樹 植樹 | 施工状況 | 施工前後 | 適宜 | ||||
街路樹 補強、補植 | 施工状況 | 施工前後 | 適宜 | ||||
街路樹 剪定 | 施工状況 | 施工前後 | 街路樹50本1回、グリーンベルト100m1回 | ||||
街路樹 消毒、施肥 | 施工状況 | 施工中 | 街路樹50本1回、グリーンベルト100m1回 | ||||
材料使用量 | 施工前後 | 全数量 | |||||
街路樹雪囲 | 施工状況 | 施工後 | 適宜 | ||||
排雪除雪 | 施工状況、機種 | 施工中 | 施工中に1回 | ||||
凍結防止剤散布 | 施工状況 | 施工中 | 施工中に1回全数量 | ||||
材料使用量 | 施工前後 | ||||||
河川除草 | 施工状況、刈草処理状況 | 施工前後 | 1kmに1回(1回刈ごと) | ||||
鉄筋・無筋コンクリート工 | |||||||
配筋 | 位置、感覚、継手寸法 | 組立後 | 打設ロットごとに1回又は1施工箇所に1回 | ||||
コンクリート打設 | 打継目処理、締固施工状況 | 施工時 | 工種種別ごとに1回 | ||||
養生 | 養生状況 | 養生時 | 工種種別ごとに1回、養生方法ごとに1回 | ||||
災害写真 | 被災関係 | 被災状況及び被災規模等 | 被災前 被災中 被災後 | その都度 | |||
その他 | 補償関係 | 被害又は損害状況等 | 発生前 発生時 発生後 | その都度 | |||
環境対策・イメージアップ等 | 各施設設置状況 | 設置後 | 各種ごと1回 |
※ 撮影頻度中の1施工単位とは、施工箇所の1ブロックを言う。ただし1ブロックでも形状寸法、規格等が変わるごとに1施工単位とする。
別表2(第7条関係)
撮影箇所一覧表
建築工事全般
項目 | 撮影対象 | 撮影方法及び注意 | 撮影枚数 |
工事着工前の写真 | 工事着工前の敷地全景 | 敷地の現況(高低差、障害物、立木)を示すもの | 撮影位置を変え5枚程度 |
工事着工前の道路全景 | 道路の状況(路面、道路施設)を示すもの | 道路の状況に応じて | |
工事進捗状況写真 | 工事の進捗状況の全景 | 建物の工事状況を含む現場仮設建物、足場、荷揚施設、安全管理等を示すもの | 一定の撮影位置より5枚程度、毎月1回 |
仮設工事 | 整地整理 | 伐開除根の状況 | 全景含め2~5枚程度 |
仮設道路 | 路盤仕上厚、幅を示す | 20mごとに1枚 | |
ベンチマーク | 設置箇所を写す(標高記入) | 箇所ごとに1枚 | |
土及び地業工事 | 根切りの出来形 | 根切りの深さ、幅を示す | 総堀4枚以上、布堀40mに1枚 |
山止め工法 | 矢板、土羽打ち等種別に区分して示す | 種別、箇所ごとに1枚 | |
排水設備 | 排水溝、集水桝、ポンプ等 | 箇所ごとに1枚 | |
残土処理(場所指定の場合) | 処分位置及び堆積方法を写す | 堆積前、堆積後各1枚 | |
産業廃棄物の処理 | 産廃車、産業廃棄物処理場の許可看板を入れて写す | 処理場ごとに1枚 | |
割栗、砂利地業 | 各地業の張立て厚さ、幅を示す | 各種別ごとに1枚 | |
杭打工法 | 杭打機械を入れて撮影する | 機種ごとに1枚 | |
杭打継手の工法 | 主として、溶接の状況 | 種別ごとの総本数の10% | |
ヤットコ | ヤットコを使用した杭打込み状況を示す | 種別ごとに1枚 | |
打込み完了の杭 | 基準高と杭頭の関係を示す | 全景、種別ごとの総本数の20% | |
杭頭の処理 | 杭頭の処理状況を示す | 種別ごとに1枚 | |
杭芯の精度 | 杭芯の精度の測定状況を示す | 各列ごとに1枚 | |
鉄筋工事 | 鉄筋の組立て | 鉄筋の組立ての状況及びスペーサーを示す | コンクリート打設回ごとに2~5枚 |
基礎、柱、はり、床版、壁、庇、階段等の各部分の配筋状況を示す | コンクリート打設回の各種類の配筋別に1枚 | ||
開口部補強、柱、はり、定着部杭頭と基礎底版との定着部分 | コンクリート打設回ごとに2~5枚 | ||
コンクリート工事 | 型枠の組立て | 組立の状況及び断熱材の張付状況 | コンクリート打設回ごとに2~5枚 |
基礎の出来形 | 主要寸法及びGLよりの深さを示す | 各種別ごとに1枚 | |
土間コンクリートの出来形 | 厚さを示す | 300m2ごとに1枚 | |
コンクリートの養生 | 寒中・暑中コンクリート養生の状況 | 棟ごとに3枚 | |
鉄骨工事 | アンカーボルトの埋込み | アンカーボルトの据付とねじ山保護の状況を示す | 各種別ごとに1枚 |
鉄骨建て方 | 建て方の機械を入れて撮影する | 各節ごとに3枚 | |
高力ボルト検査 | 締付け検査の状況を示す | 検査ごとに1枚 | |
現場溶接工法 | 溶接機を入れて撮影する | 棟ごとに3枚 | |
コンクリートに埋め込まれる鉄骨 | 鉄骨及び鉄筋の組立て状況を示す | 各節ごとに3枚 | |
組積工事 | コンクリートブロック積み工法 | 鉄筋の定着、モルタルの充填の状況を示す | 200m2ごとに1枚 |
壁まぐさ | 主要部分の型枠、鉄筋の状況を示す | 各階2枚 | |
プレキャストコンクリート | 取付け状況を示す | 各階ごとに2~5枚 | |
ALC版 | 取付け状況を示す | 各階ごとに2~5枚 | |
防水押えレンガ積み | 積み立ての状況を示す | 50mに1枚 | |
防水工事 | 防水層の下地 | 下地の状況を示す | 屋外500m2に1枚、屋内防水各階ごとに1枚 |
防水層の継手 | 継手及び重ね長さを示す | 屋外500m2に1枚、屋内防水各階ごとに1枚 | |
石工事 | 取付金物 | 鉄筋、緊結線及び引き金物を示す | 種別ごとに1枚 |
モルタル充填 | 目地の養生とつぎとろの状況 | 種別ごとに1枚 | |
石材加工 | 石材の厚さを示す | 種別ごとに1枚 | |
タイル工事 | 下地モルタル | 下地モルタル塗りの状況を示す | 種別ごとに1枚 |
タイル張り | タイル張り状況を示す | 種別ごとに1枚 | |
木工事 | 床組 | 継手、仕口及び組立ての状況を示す | 各階ごとに1枚 |
間仕切 | 仕口、ボルト締め、組立て状況 | 200m2ごとに1枚 | |
窓出入口 | 取付状況を示す | 各階ごとに2~5枚 | |
屋根工事 | 葺きかた | 下地と仕上の状況を示す | 500m2ごとに1枚 |
天井下地 | 下地の状況を示す | 500m2ごとに1枚 | |
左官工事 | 床、壁、天井塗り | 工程等を示す | 各階ごとに3~5枚 |
とろ詰め | 窓、出入口廻りのとろ詰め | 各階、鋼製、木製別に2枚 | |
建具工事 | 木製建具 | フラッシュ扉の骨組を示す | 種別ごとに1枚 |
吹付工事 | 吹付仕上 | 吹付の工程状況を示す | 種別ごと500m2に1枚 |
内装工事 | 材料の種類 | 材料を示す | 種類ごとに1枚 |
内装下地 | 下地の状況を示す | 種別ごとに1枚 | |
内装仕上 | 施工中の状況を示す | 種別ごとに1枚 | |
材料検収写真 | 不可視部分使用する材料(鉄筋、杭等) | 規格、製造業者、商標等を入れて撮影する | 主要材料ごとに1枚 |
参考写真 | 図面と現地とが不一致の工事 | 設計変更又は現地処理により図面と現地が不一致の場合証明資料として | |
竣工写真 | 建物の全景 | 建物の外観 | 5枚程度 |
室内 | 建物内部主要部分 | 各室2枚程度 | |
品質管理写真 | 試験杭打 | 貫入状況を示す | 箇所ごとに1枚 |
スランプ試験 | 試験状況を示す | 打設回ごとに1枚 | |
コンクリート圧縮試験 | 試験データを記入 | 打設回ごとに1枚 | |
鉄筋圧接引張試験 | 試験状況を示す | 各階各部分ごとに |
電気設備工事
項目 | 撮影対象 | 撮影方法及び注意 | 撮影枚数 |
配管工事 | いんぺい埋込み配管 | コンクリート埋込み部分及び天井裏のいんぺい配管状況 | 各階各種ごとで100m2ごとに1枚 |
配管位置ボックス及びボンディングの状況を示す | |||
インサート等の取付状況 | |||
配管支持材への取付状況 | |||
壁等の貫通箇所の補強・補修状況 | |||
位置ボックス内の電線接続、口出線の取付状況 | |||
プルボックス内の電線接続状況 | |||
配管の耐火処理 | 防火区画を貫通する配管の耐火処理状況 | 箇所ごとに1枚 | |
非常照明配管の耐火処理状況 | |||
メタルラス張り等金属配管との絶縁 | メタルラス張り、金属張り等と金属配管、ボックス等との絶縁の状況を示す | 箇所10ケ所当たり1枚 | |
特殊場所の配管 | ガス・蒸気・粉塵・危険場所の防爆処理状況 | 箇所10ケ所当たり1枚 | |
湿気の多い場所の防湿・防爆処理状況 | |||
腐食性ガスなどのある場所の耐食処理状況 | |||
プレボックス・照明器具・実験盤・分電盤・端子盤・制御盤等の取付 | 埋込み・いんぺい・露出部分のボンディング、配管の状況 | 各階5枚 | |
埋込仮枠の取付・補強・補修状況 | 各階3枚 | ||
器具取付 | 照明器具等の支持 | 躯体から照明器具等の支持 | 各階100m2ごとに1枚 |
埋込み補強の状況 | |||
接地工事 | 第1、2、3、種及び特別第3種接地 | 接地極の寸法、埋込み状況及び極板と導線の持続の状況 | 箇所ごとに1枚 |
第1、2、3、種及び特別第3種接地 | 接地線の付設状況 | 箇所ごとに1枚 | |
架空配線工事 | 電柱・支線・支柱の根入れ、根かせの取付け | 根入れ及び埋設状況を示す | 箇所ごとに1枚 |
地中配線工事 | 地中埋設管路 | 管路の寸法・埋設状況 | 20mに1枚 |
管路接続部のまくらの状況 | |||
外灯・ハンドホール | ケーブル引込口及び基盤施工状況 | 箇所ごとに1枚 | |
ケーブルの端末及び接続処理 ケーブル埋設 | 水切り接続及びしゃへい、テープ切取り部分を示す | 5ケ所に3枚 | |
トラフの布設・川砂充填状況 | 20mに1枚 | ||
埋設表示の取付状況 | 5ケ所に1枚 | ||
埋設位置確認材の埋設状況 | |||
屋上施設 | 避雷針の取付 | 突針部の取付状況と避雷導体と建物との接続箇所の状況を示す | 箇所ごとに1枚 |
アンテナの取付 | アンテナ・支持管及びこれ等と建物との配線取付状況 | ||
受変電設備 発電設備 蓄電設備 | 機器の取付 | 機器の据付状況を示す | 機種ごとに1枚 |
配線の取付 | 配線の取付状況、線間・距離等を示す | ||
引込口 | 管路の寸法・引込口高さ・防水状況を示す | ||
通信設備 構内交換機設備 | 機器の取付け | 機器の据付け状況を示す | 1ケ所ごとに3枚 |
現場築造物 | キュービクル基礎 | 掘削・地業・コンクリートの寸法が判明するよう撮影する。 | 1ケ所ごとに3枚 |
その他 | 埋設部の状況を示す | 監督員の指示による | |
材料検収写真 | 不可視部分に使用する材料 | 規格・製造業者名・商標等を入れて撮影する | 主材料ごとに1枚 |
竣工写真 | 建物外形 外灯 | 照明器具を入れて撮影(できれば夜間点灯時も) | 監督員の指示による |
キュービクル 屋内配電盤等 屋内照明器具 屋内実験設備 屋内通信設備 屋内防火設備 | 蓋を開いて撮影 | ||
その他 | 特殊設計 工場検査 | 監督員の指示による |
機械設備工事
項目 | 撮影対象 | 撮影方法及び注意 | 撮影枚数 |
配管工事 | スリーブ・インサート及び箱入れ | コンクリート打設前で補強筋等状況を示す | 各階ごとに3~5枚 |
いんぺいされる配管 | コンクリート埋込部分及び天井裏の配管状況を示す | 各階各種ごとで100m2ごとに3~5枚 ただし便所配管は配管完了時に各階すべて | |
試験 | 配管の水圧・空気圧等の試験状況を示す(各種試験機の計器) | ||
ダクト工事 | スリーブ・インサート及び箱入れ | コンクリート打設前で補強筋の状況を示す | 各階ごとに3~5枚 |
内貼り | 消音材等の内貼り施工状況を示す | 10ケ所ごとに1枚 | |
地中埋設物 | 埋設配管 | 防食処理・埋設深さ・配管位置を示す | 各系統ごと20mごとに1枚 |
桝類 | 掘削・地業・コンクリートの寸法が判明するよう撮影する | 10ケ所ごとに3枚 | |
既存管(桝)への接続 | 既在管よりの分岐の状況を示す | 各系統ごとに1枚 | |
既存桝への接続の状況を示す | |||
廃水処理施設(一般汚水・実験廃液を含む) | 外観(埋戻し前)及び内部装置(特に不可視部分) | 根切り・地業・コンクリートの寸法が判明するよう撮影する | 種別ごとに3枚 |
内部装置の施工状況を示す | 5枚程度 | ||
地下貯油槽 | 油槽 | 消防署の立合検査状況を示す | 検査ごとに3枚 |
根切り・地業・コンクリートの寸法が判明するよう撮影する | 種別ごとに3枚 | ||
被覆工事 | 施工状況 | 配管・ダクト・機器の各工事の施工状況を示す | 各階ごとに3~5枚 |
基礎工事 | ボイラー等の機器基礎の施工状況 | 根切り・地業・コンクリートの寸法が判明するよう撮影する | 1ケ所に3枚 |
さく井工事 | 施工状況 | 指定地盤面を示す(施工前) | 1ケ所に1枚 |
さく井側管の接続箇所 | |||
さく井側管の垂直設置状況 | |||
小砂利充填状況 | |||
電気工事 | 電気工事の項による | ||
材料検収写真 | 不可視部分に使用する材料 | 規格・製造業者・商標等を入れて撮影(保温材料は、開梱時) | 主要材料ごとに1枚 |
竣工写真 | 屋内外の器具及び機器 | 取付状況(特に不可視部分) | 監督員の指示による |
品質管理写真 | コンクリートのスランプ試験 | 打設回ごとに1枚 | |
その他 | 特殊設計 | 特定材料等に類するものの施工状況 | 3枚程度 |
工事検査 | 監督員の指示による |
